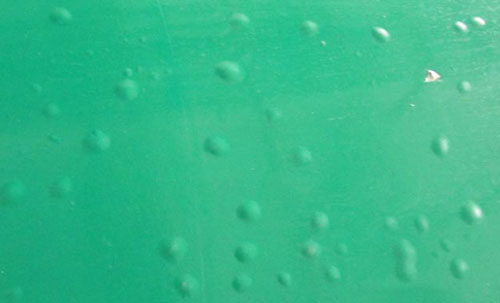

據(jù)明邦化工多年的油漆生產(chǎn)及研發(fā)經(jīng)驗，導致環(huán)氧地坪漆施工后發(fā)生起泡的原因是多方面的：

　　1、地坪基層潮濕含水，水汽不能排除；

　　2、溫度太高，造成環(huán)氧膠結料已經(jīng)軟化粘力大大降低；

　　3、環(huán)氧和基層施工時結合不好留下空隙等。

　　綜合上述因素，由于基層的部份水氣、環(huán)氧殘留物和氣體被包裹在環(huán)氧與基層內(nèi)，形成大小不一的氣泡，而環(huán)氧層本身不透水氣，水氣不能排出，留下起泡的根苗。

　　為了防止環(huán)氧層起水泡，就要在環(huán)氧地坪漆施工中杜絕三件事：1、水；2、暴曬；3、灰塵?？刹扇∫陨洗胧┓乐箽馀荩?/p>

　　一、在地面基層上做防水層，防止水氣向上滲，嚴格控制基層或防水層內(nèi)的含水率在8%內(nèi)，抗壓強度大于20MPa，然后再進行環(huán)氧施工。

　　二、提高環(huán)氧層和基層或防水層的粘接力，克服初起水泡時的脹力避免水泡的發(fā)生。

　　三、環(huán)氧層施工中，底涂層應選用質(zhì)量好的材料：1、讓一部份環(huán)氧滲透到基層或防水層中上下形成一個整體；2、提高粘接力，固化后少留殘余物質(zhì)或化學氣體。

　　四、環(huán)氧施工完后避免陽光的照曬，減少環(huán)氧層表面和里面溫差的變化。

　　五、在基層或防水層上施工一定要把灰塵雜物等清理干凈。施工后的環(huán)氧層和基層或防水之間不留空隙。

　　據(jù)介紹，環(huán)氧地坪基層做防水，在防水涂料在選用上必須具備以下幾點，1、抗?jié)B不透氣性；2、抗壓性，強度大于20MPa；3、和地面有超強的粘接性；4、和環(huán)氧樹脂容易粘接形成一個整體。另外，防水層在施工完工后3天內(nèi)不得上人受重壓等，保護好成品。

文章來自明邦化工轉(zhuǎn)載請帶鏈接：http://www.virtualonline.cn/
